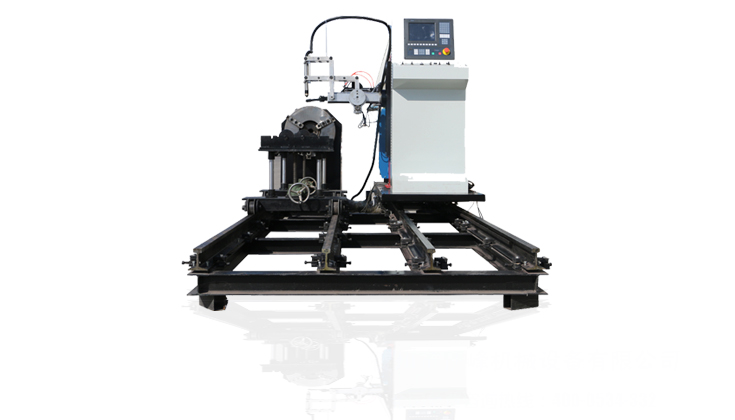

管材專用五軸相貫線切割機
專業策劃 量身設計 精細生產 高效服務
*機床采用高剛性設計，經過二次時效處理，充分消除內應力。機床精度長時間穩定不變，保障整機切割精度。
*采用臺州百格拉步進電機，尼克拉斯精密減速機。
*采用齒輪齒條嚙合，配上精密行星齒輪箱減速，具有高輸出扭矩、低噪音、長壽命潤滑等特點,從而實現高定位傳動。
*采用專業數控切管軟件，易學、易用，降低操作人員要求，大幅度提高工作效率。配合專業軟件，可實現各種圖形和文字的即時加工。使用簡單、靈活、方便。

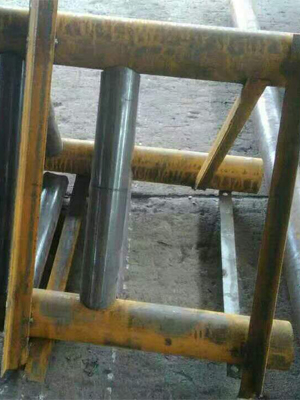

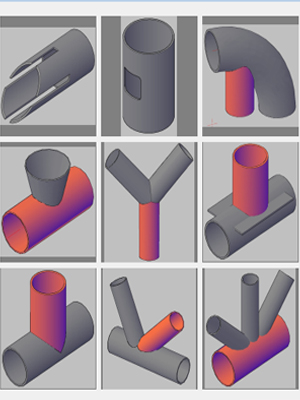

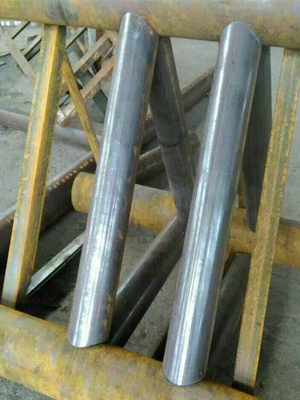

*相貫線切割機適用于各種管材上切割圓柱正交、斜交、偏心交等相慣線孔、方孔、橢圓孔，并能在管子端部切割與之相交的相慣線。
*五坐標聯動雙轉臺機床，打焊接坡口，能切割變角度坡口面。
*擴充功能
利用基于管子切割機輔助編程系統PIPE2002的三維節點展開功能，可以實現空間任意搭接的管子端頭及中建管孔的切割。
技術參數:
1 機器名稱 管材專用五軸相貫線
2 升降范圍 0-250mm
3 機器型號 DF-XG1560
4 切割速度 （0-4500mm/min）
5 轉速 0.1-25r/min
6 復位精度 ±0.2mm
7 定位精度 ±0.2mm
8 切割精度 ≤±5％
9 操作系統 上海交大
10 切割直徑 30mm-550mm
11 切割長度 6000mm
12 電源額定電壓及頻率 AC380V/50HZ
13 要求工件橢圓度 ≤1%
14 割炬軸向擺動角度 α=±60°(等離子以不斷弧為準)
15 割炬徑向擺動角度 α=±55°(等離子以不斷弧為準)
適用行業:

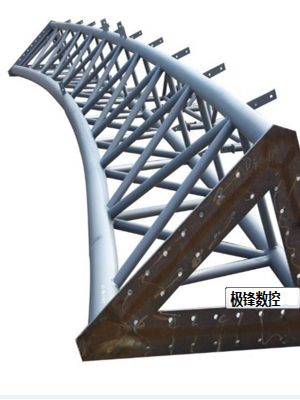

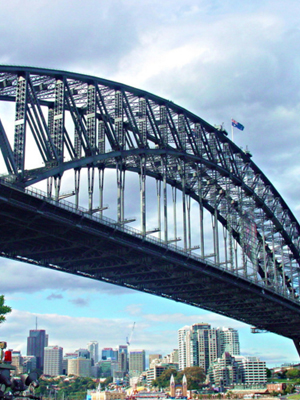

鈑金加工、航空、航天、化工、造船、機械工程、冶金、電力、工具加工、石油機械、環保機械、裝飾、廣告、金屬對外加工、鋼結構、天然氣管道、石油管道、城市燃氣管道、大口徑管道、自來水管道、壓力容器管道等各個加工制造行業。
